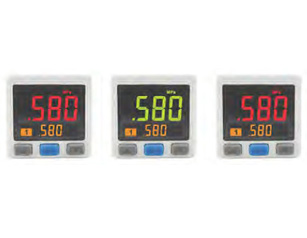

壓力傳感器Pressure Sensors
NP43

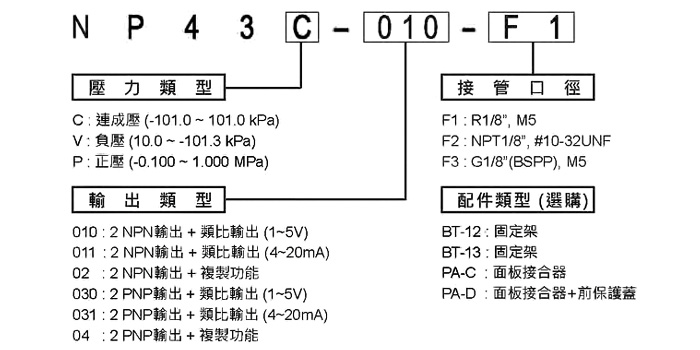

型號說明：
NP43系列 規格：
| 項目 | 單位 | NP43P (正壓) | NP43V (負壓) | NP43C (連成壓) | |||||
| 壓力單位設定最小刻度 | kPa | - | 0.1 | ||||||
| Mpa | 0.001 | - | |||||||
| kgf/ cm2 | 0.01 | 0.001 | |||||||
| bar | 0.01 | 0.001 | |||||||
| psi | 0.1 | 0.01 | |||||||
| inHg | - | 0.1 | |||||||
| mmHg | - | 1 | |||||||
| 耐環境 | 防護等級 | IP40 | |||||||
| 周圍溫度 | 動作: 0 ~ 50℃，保存：-10 ~ 60℃ (無水露及不結冰情況下) | ||||||||
| 周圍溼度 | 動作與保存：35 ~ 85% RH (無水露) | ||||||||
| 耐電壓 | 1000 V AC 一分鐘 | ||||||||
| 絕緣阻抗 | 50Ω以上 (500V DC) (引線及塑膠外殼間) | ||||||||
| 耐振動 | 複振幅 1.5mm，每分鐘 10Hz ~ 55Hz ~ 10Hz，X、Y、Z每方向各2小時 | ||||||||
| 耐衝擊 | 100m/s2 (10G) X、Y、Z每方向各3次 | ||||||||
| 應差 | 單點設定模式 | 可調 (註一*) | |||||||
| 應差模式 | |||||||||
| 窗口比較模式 | |||||||||
| 額定壓力範圍 | 0.000 ~ 1.000 MPa | 0.0 ~ -101.3kPa | -100.0 ~ 100.0 kPa | ||||||
| 設定壓力範圍 | -0.100 ~ 1.000 MPa | 10.0 ~ -101.3kPa | -101.0 ~ 101.0 kPa | ||||||
| 耐壓力 | 1.5MPa | 300kPa | |||||||
| 適用氣體 | 空氣 (非腐蝕性、不可燃性) | ||||||||
| 電壓電流 | 12 ~ 24V DC +-10%，漣波峰值 10% 以下 | ||||||||
| 消費電流 | ≦ 40mA (無負載時) | ||||||||
| 開關輸出 | 2NPN開集極輸出 | 2PNP開集極輸出 | |||||||
| 最大負載電流：125 mA | 最大負載電流：125 mA | ||||||||
| 最大供應電壓：30V DC | 最大供應電壓：24V DC | ||||||||
| 內部壓降：1.5V以下 | 內部壓降：1.5V以下 | ||||||||
| 重覆精度 | +- 0.2% F.S. +- 1 digit以下 | ||||||||
| 輸出短路保護 | 有 | ||||||||
| 顯示 | 3色 ( 紅/ 綠/ 橙) (取樣率: 5次/ 秒) | ||||||||
| 顯示精度 | +- 2% F.S. +- 1 digit (週圍溫度 25+-3℃) | ||||||||
| 動作顯示燈 | 橙色 (1&2指示燈) OUT 1/ OUT 2 | ||||||||
| 線性類比輸出 (電壓輸出) (註二*) |
輸出電壓: 1 ~ 5V +-2.5% F.S. (額定壓力範圍內) | ||||||||
| 直線性: +-1% F.S. | 輸出抗壓約 1kΩ | ||||||||
| 線性類比輸出 (電流輸出) (註三*) |
輸出電流: 4 ~ 20 mA +-2.5% F.S. (額定壓力範圍內) | ||||||||
| 直線性: +-1% F.S. | |||||||||
| 負載阻抗最大: 300Ω在電壓為12V，600Ω在電壓為 24V | |||||||||
| 負載阻抗最小: 50Ω | |||||||||
| 反應時間 | ≦ 2.5ms | ||||||||
| 預防誤觸動作功能: 25ms, 100ms, 250ms, 500ms, 1000ms,1500ms可選擇 | |||||||||
| 溫度特性 | +-2.5 %F.S. 比較參考溫度 25℃ ( 0 ~ 50℃溫度範圍內) | ||||||||
| 接管口徑 | F1: R1/8", M5; F2: NPT 1/8", #10-32UNF; F3: G1/8" (BSPP), M5 | ||||||||
| 電線規格 | 耐油 PVC 電線 (0.15mm2) | ||||||||
| 重量 | 約80公克 (含 2 公尺電線) | ||||||||
