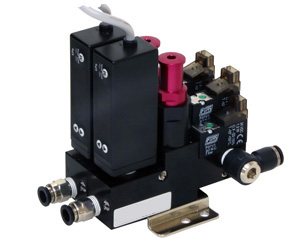

NV-20VB系列真空模組 NV-20VB Vacuum Module
基本資料Information：
| 項目 Item |
內容 Description |
| 本體大小[mm] Body dimensions |
80x20x87 |
| 工作溫度[°C] Operating temperature range |
-5~50 |
| 淨重[g] Net weight |
228 |
| 消耗功率 Power supply |
24VDC, 1.3W |
- 採用微型電磁闕，控制真空建立與真空破除。
Integrated micro supply and release valves. - 使用多段真空產生器，具有高真空、低耗氣之特性 。
Using multi-stage ejectors. High efficiency. 30 – 50% lower energy consumption. - 20mm 幅寬設計可為多連真空組合，保修方便、體積更小。
Flexible and compact module-based design of 20mm. Minimal and easy maintenance.
技術資料 Technical Information：
| 項目 Item |
高真空度型式 High Vacuum Type |
||
| 工作供氣壓力 [MPa] Operating pressure |
0.35 | 0.4 | 0.5 |
| 最高真空度[-kPa] Max. vacuum pressure |
84 | 88 | 88 |
| 最大真空流量 [L/min] Max. vacuum flow |
39.6 | 40.2 | 40.2 |
| 空氣消耗量[L/min] Air consumption |
28.4 | 31.8 | 34. 2 |

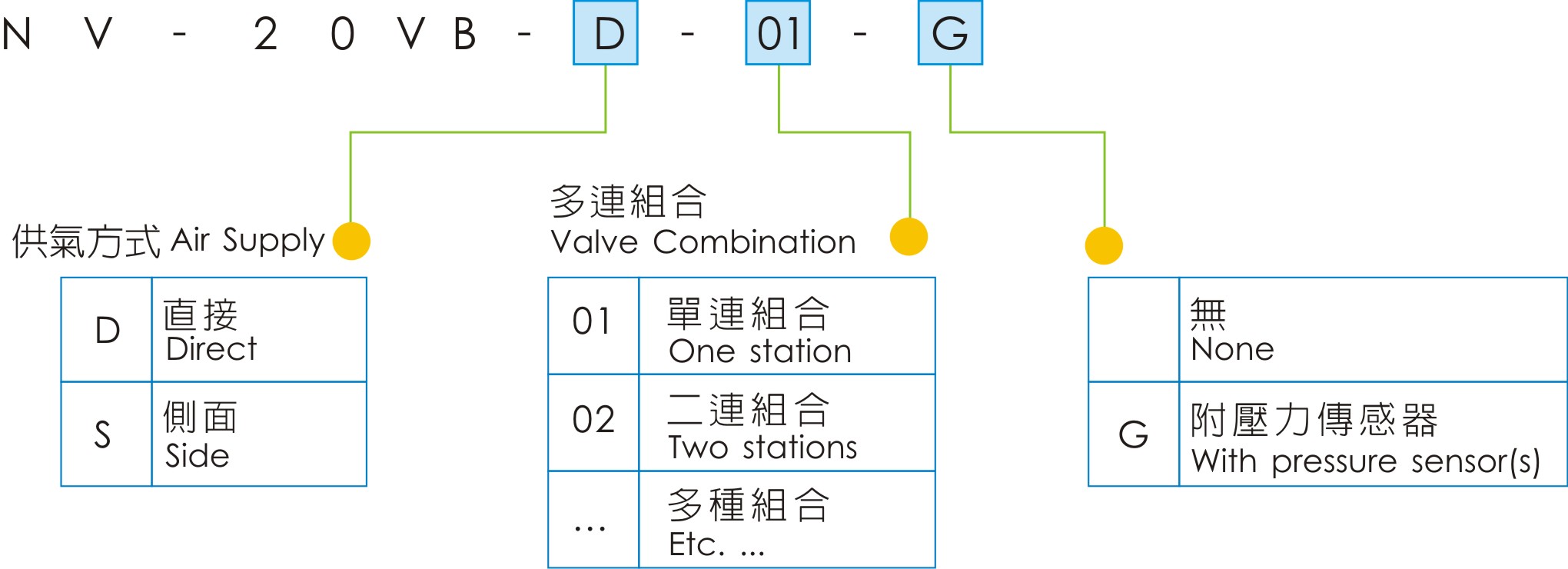

型號資訊 How to Order：

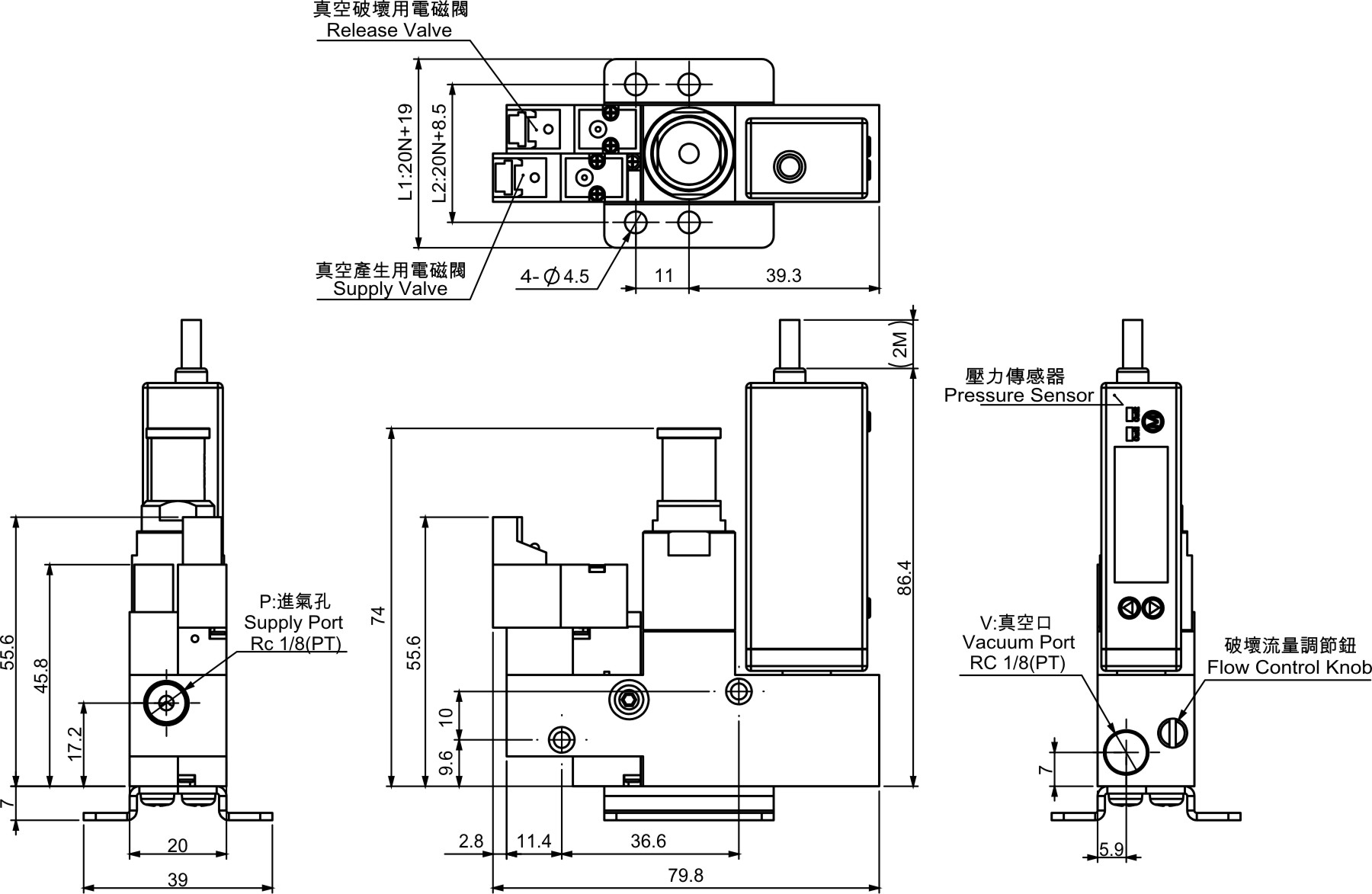

尺寸圖 Dimensions：
| 連座數 Manifold stations(N) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| L1 | 39 | 59 | 79 | 99 | 119 | 139 | 159 | 179 | 199 | 219 |
| L2 | 28.5 | 48.5 | 68.5 | 88.5 | 108.5 | 128.5 | 148.5 | 168.5 | 188.5 | 208.5 |

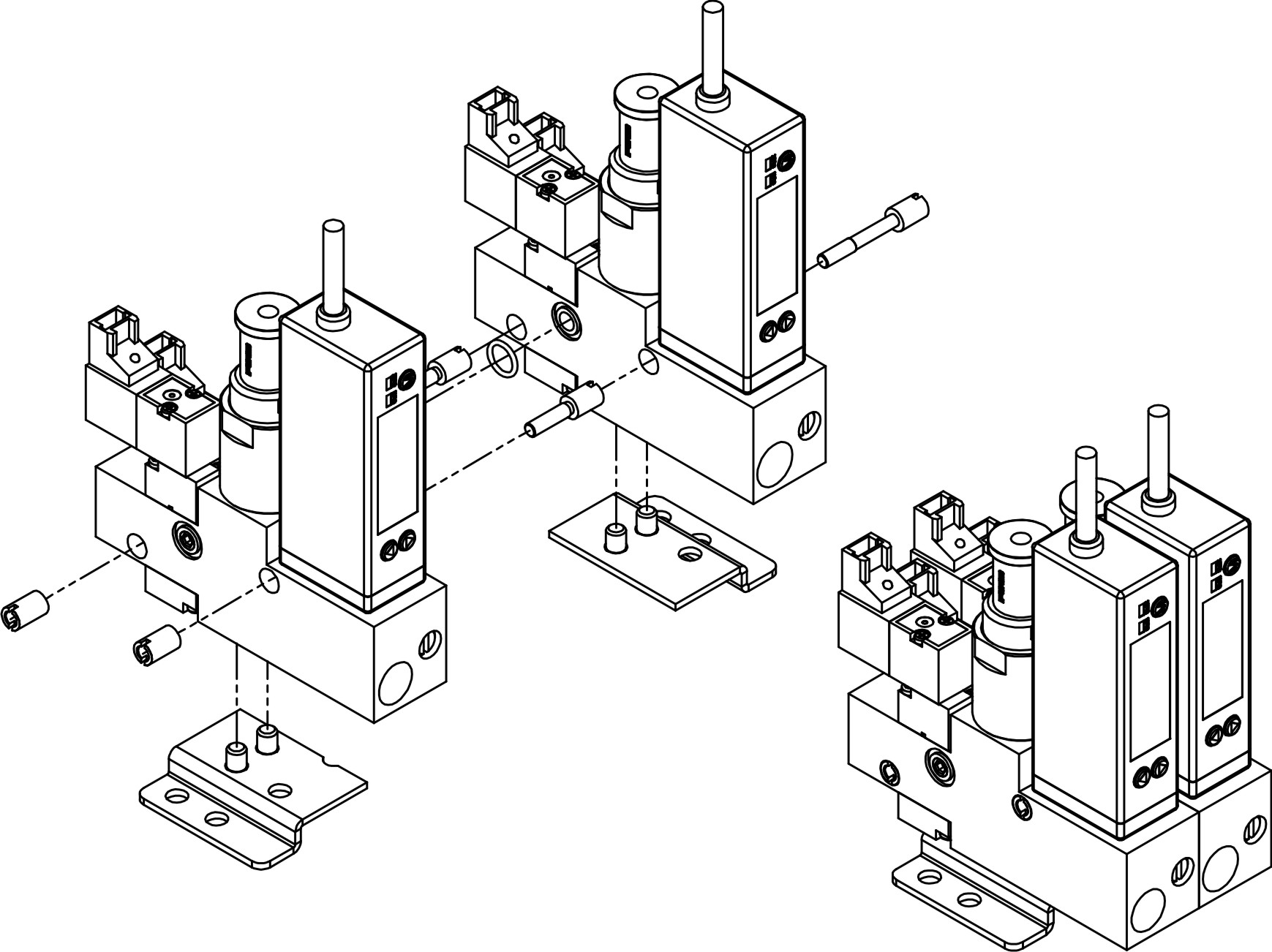

多連組合示意圖 Construction：
